一区二区三区激情综合-欧美精品久久久中文字幕-日本美女福利在线观看-国产后入中出在线观看

涼水塔防腐,冷卻塔防腐
您當(dāng)前的位置 : 首 頁(yè) > 新聞中心 > 公司新聞

聯(lián)系我們Contact Us

鹽城東業(yè)高空工程有限公司

聯(lián)系人:沈先生

手 機(jī):13921887655 13851059123

座 機(jī):0515-89899696 89893737

傳 真:0515-89892525 89877369

Q  Q:236730502

郵 箱:dygk88@163.com

網(wǎng) 址:jhdsoft.com

地 址:江蘇省鹽城市紫薇國(guó)際廣場(chǎng)5號(hào)樓20F

涼水塔防腐施工準(zhǔn)備和施工注意事項(xiàng)有哪些?

2020-08-03 10:33:28

涼水塔防腐施工準(zhǔn)備和施工注意事項(xiàng)有哪些?


冷水塔是用作冷水建筑物的,因?yàn)樗鼘儆诼短旖ㄖ?,因?yàn)楸砻娴母g會(huì)較大,為了使冷水塔更耐久,將在建筑物后進(jìn)行防腐作業(yè)。那么,你知道在涼水塔防腐前要做哪些準(zhǔn)備,施工時(shí)需要注意什么問題嗎?下面,我們就來看看東業(yè)高空的介紹。

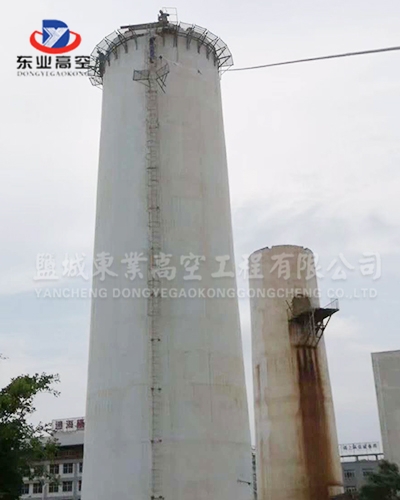

涼水塔防腐


一、涼水塔防腐施工準(zhǔn)備


1、表面處理

規(guī)范的表面處理是防腐涂層附著在基體表面的必要前提,也是涂層防腐性能較大化的基礎(chǔ)。表面處理的好壞,冷卻塔的直接防腐工程影響涂層的附著力、施工質(zhì)量和使用壽命。

處理好壞,直接涼水塔防腐工程影響涂料的附著力、施工質(zhì)量和使用壽命。


(1)混凝土表面處理:

a.用鏟子、電刷或磨床清除桶面上的陳舊漆膜、浮塵、水泥渣和松散混凝土顆粒,并用清潔劑徹底清洗。

b.混凝土基體必須牢固、密實(shí)、光滑,不得有砂、殼、裂紋、蜂窩麻面和油污。

c.基體表面必須進(jìn)行表面處理,深度在20m厚度內(nèi),混凝土含水率不得超過6%。特別是冷水塔的底部要徹底清掃,保證達(dá)到創(chuàng)造和標(biāo)準(zhǔn)的I條件。


(2)金屬結(jié)構(gòu)表面處理:

A.脫漆:由于化學(xué)氣氛和水的侵蝕,原有漆膜的涂層老化、鼓包和剝落,必須用鏟子將舊漆膜刮掉。

B、除銹:生銹的水垢和翹曲,裂紋部位用刀具、金屬絲刷、紗布和研磨機(jī)等工具打磨,金屬表面無鐵銹,無油污,無雜質(zhì),金屬光澤均勻,除銹等級(jí)達(dá)到St3級(jí),同時(shí)除銹部位和殘留的舊涂料層邊緣不太光滑。


2、涂料的調(diào)配

所使用的材料必須首先檢查打開桶后是否有失效或結(jié)殼現(xiàn)象。如果沒有失效,應(yīng)從桶中去除結(jié)殼。不得將其搗碎和混入油漆液。沉積在桶底的顏料和填料必須攪拌均勻并攪拌,以確保涂分和性能的一致性,涂料的質(zhì)量和與金屬表面的粘接。


注釋事項(xiàng):

(1)均勻攪拌的涂料可以過濾除去涂料中的異物和污垢使用。

(3)稀釋劑只能用明確規(guī)定的稀釋劑。

(4)環(huán)氧煤玻璃鱗片涂料為雙組分涂料,調(diào)配時(shí)按照說明書各配比的使用方法調(diào)配,充分?jǐn)嚢杈鶆蚝笫褂谩?/span>

(5)底漆為增加涂料與基體的浸潤(rùn)能力和粘結(jié)力應(yīng)適當(dāng)?shù)恼{(diào)稀-些,濃度以25~35秒為宜,面漆調(diào)制35~40秒為宜。


3、涂裝方法

精心施工,規(guī)范性涂裝是保證質(zhì)量和防腐效果的重要保證,本項(xiàng)目混凝土結(jié)構(gòu)和鋼結(jié)構(gòu)計(jì)劃采用環(huán)氧煤玻璃鱗片涂料2底3面。漆膜厚度180um左右。


(1)施工工藝流程:

表面處理試驗(yàn)臺(tái)漆環(huán)氧底漆-道路檢驗(yàn)合格漆環(huán)氧煤級(jí)涂料-道路干燥合格漆環(huán)氧煤級(jí)涂料-道路干燥合格漆環(huán)氧煤級(jí)涂料-道路試驗(yàn)合格刷環(huán)氧煤級(jí)涂料-道路檢驗(yàn)合格驗(yàn)收轉(zhuǎn)漆膜厚度180um)。


(2)施工方法:采用人工刷涂和機(jī)械噴涂:

a、涂底漆:表面處理合格后,應(yīng)在6小時(shí)內(nèi)涂制好環(huán)氧底漆。底漆起到連接作用,與基材具有良好的附著力。在涂第層底漆之前,應(yīng)使用蘸有汽油的棉紗將表面擦洗干凈,以去除表面的雜質(zhì)和浮塵。底漆應(yīng)均勻,無流淌、漏涂、針孔和氣泡。表面漆膜應(yīng)光滑厚實(shí)。漆膜厚度25~35um。底漆用量80~90克/m2。焊縫處、轉(zhuǎn)彎處、陰陽(yáng)角要多刷--遍。涂刷時(shí),立面要先上后下、先先后右、先難后易、縱橫交錯(cuò)涂刷。第種底漆自然硬化后,可以去除表面的垃圾和灰塵,用同樣的方法涂抹第二種環(huán)氧煤鱗片底漆。第二道底漆的厚度35~40um,用量100克/m2左右,并保證無針孔、無流淌、無漏涂,表面應(yīng)平整、均、豐滿,光澤一致?;炷帘砻娴目拥陌枷?、裂紋、漏點(diǎn)用環(huán)氧樹脂粉撲填埋,然后進(jìn)行涂布第二個(gè)環(huán)氧煤玻璃鱗片底漆的涂布。

b.涂布中間涂料:環(huán)氧底漆自然固化24小時(shí)后,經(jīng)驗(yàn)合格,采用相同的涂布方法涂布環(huán)煤玻璃鱗片中間涂料,各涂料使用量為110~125g/m2,涂膜厚度為45um,無針孔,無流動(dòng),無涂漏

c.涂布面漆:中間涂料完全干燥,檢驗(yàn)合格后,除去表面灰塵,可以涂布第環(huán)氧煤玻璃鱗片面漆,使用量為100~125g/m2,涂膜厚度為40~50um。第層涂料干燥后,依次涂第二層上漆,厚度80~100um,后面一層上漆是關(guān)鍵工序,涂時(shí)必須保證涂料液豐滿,顏色均勻,光滑平滑,有一定的光澤,外觀漂亮。


二、涼水塔防腐注意事項(xiàng)

1、涂工時(shí)層縱橫交錯(cuò),各層應(yīng)往復(fù)進(jìn)行,涂工應(yīng)均勻。表面光滑,平坦,無氣泡,無涂漏,外觀有光澤。

2、涂裝后應(yīng)用濕膜厚度計(jì)測(cè)量濕膜厚度,使干膜達(dá)到設(shè)計(jì)厚度。

3、要嚴(yán)格控制間隔時(shí)間,根據(jù)氣候環(huán)境的經(jīng)驗(yàn)和Ⅰ的經(jīng)驗(yàn),確定適當(dāng)?shù)拈g隔時(shí)間,每個(gè)涂料施工必須控制在上路工藝驗(yàn)收合格后,才能進(jìn)行下路施工。

4、涂裝施工的適宜溫度應(yīng)在5~35℃之間,濕度在80%以下,露點(diǎn)溫度在3℃以上,有風(fēng)、有雨、有雪、有霧和多塵的天氣環(huán)境,以防止施工。

5、應(yīng)當(dāng)在防雨保護(hù)措施后4小時(shí)內(nèi)采取保護(hù)措施,并采取緊急措施保持周圍環(huán)境清潔,防止粉塵污染。

6、嚴(yán)格執(zhí)行驗(yàn)收標(biāo)準(zhǔn),使整個(gè)過程質(zhì)量控制工作順利進(jìn)行,在施工中要認(rèn)真進(jìn)行自檢互檢,找到不符合質(zhì)量標(biāo)準(zhǔn)的部件,及時(shí)進(jìn)行返修和修理。

7、在整個(gè)施工中,甲方規(guī)定的技術(shù)標(biāo)準(zhǔn)應(yīng)當(dāng)嚴(yán)格執(zhí)行。


標(biāo)簽

本文網(wǎng)址:http://jhdsoft.com/news/436.html

近期瀏覽:

  • 網(wǎng)站首頁(yè)
  • 咨詢電話
  • 返回頂部
  • 蜜桃一区二区三区免费| 亚洲欧洲综合色视在线| 成年女人大片免费观看版| 国产夫妻自拍视频在线观看| 果冻国产精品一区二区三区| 日韩中文字幕欧美国产| 乱码中文字幕在线播放| 国产一区二区三区精品乱码不卡| 国产无遮挡免费吸乳视频| 日本日韩一区二区国产| 亚洲精品中文字幕乱码无线 | 婷婷六月亚洲激情综合| 99久久这里都是精品| 日本肥老熟妇在线观看| 乱女束缚综合一区二区三区 | 有码中文字幕在线视频| 国产三级不卡视频在线观看| 亚洲精品国产熟女高潮| 开心五月这里只有精品| 国产精品高清国产三级av| 91免费在线观看亚洲| 日本黄色一区二区三区四区| 狼人久久一区二区三区免费地址| 国产精品十八禁在线看| 网友自拍另类内射颜射第一页| 亚洲精品有码在线观看| 99久久久免费精品国产| 亚洲福利一区福利二区| 91久久国产综合精品| 精品亚洲天堂一区二区三区| 少妇又少妇紧又爽又刺激| 美腿丝袜高跟一区二区| 免费深夜福利直播平台| 一区二区三区视频在线国产| 欧洲人妻在线中文字幕| 欧美国产成人精品一区| 国产极品嫩模大尺度在线播放 | 国产韩国日本欧美一区二区| 男人天堂av在线一区| 白浆熟女精品国产91| 最新国产情侣夫妻激情|
